Мини-ТЭЦ

Перевод котельной в режим мини-ТЭЦ путём установки турбогенераторных установок (ТГУ) ООО «Промпривод» позволит обеспечить:

• производство дешевой электрической энергии (когенерация) в производственно-отопительных котельных различных отраслей промышленности: лесной, целлюлозно-бумажной, текстильной, пищевой, строительной, торфяной и др.;
• утилизацию бесполезно теряемой энергии дросселируемого пара (функция энергосбережения);
• отсутствие вредного воздействия на окружающую среду;
• высокую эксплуатационную надёжность и безопасность;
• возможность установки агрегата в существующем здании котельной без сооружения дополнительного помещения и массивного фундамента;
• реконструкцию котельных с переводом в режим мини-ТЭЦ за 1 год;
• расход топлива на выработку электроэнергии на уровне 150...185 г.у.т. на 1 кВтч;
• себестоимость произведенной электроэнергии на уровне 0,2 – 0,4 цента/кВтч;
• гибкость схем утилизации дросселируемого пара;
• резерв для пиковых нагрузок и возможность учитывать сезонные графики.



Пример внедрения

Если на Вашем предприятии установлен паровой котел, который, к примеру, работает с параметрами свежего пара 0,7 МПа и выше, а на производство необходимо давление пара 0,2 МПа, в этом случае пар редуцируется в РУ или РОУ.

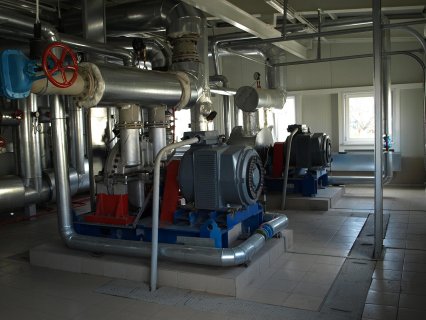

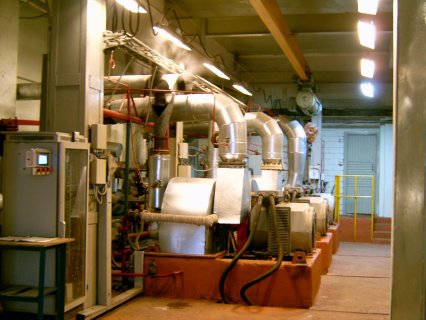

Установив турбогенераторную установку, как показано на тепловой схеме,  появляется возможность вырабатывать электроэнергию и направлять ее собственные нужды котельной, нужды производства и иметь экономическую выгоду.

Зимой, когда потребителей необходимо обеспечивать тепловой нагрузкой на отопление и горячее водоснабжение (ГВС) турбоустановка работает по обычной схеме. Пар после турбины 7 поступает в сетевой подогреватель 10, где вода нагревается и затем отпускается потребителям, например жителям города или поселка. Сконденсировавшийся пар подается в деаэратор 12 и далее направляется обратно в котел.

Летом, при отсутствии тепловых нагрузок,  пар после турбины направляется в пароводяной теплообменник 16, выступающий в роли конденсатора. Отработанный конденсат также отправляется в деаэратор, а после него в котел. Избыточная тепловая энергия пара в теплообменнике передается циркуляционной холодной воде, которая с помощью циркуляционного насоса 15 передается на градирню 17.

Третий режим – это комбинированный режим, включающий выработку электоэнергии, отпуск тепла в виде пара на технологические нужды, обеспечения отопления и горячего водоснабжения. Пар на технологию отпускается из отбора турбин, соблюдая необходимые параметры на технологию (давление и температура). После турбины пар подается на тепловой подогреватель 10, тем самым обеспечивая теплофикационную нагрузку.

Преимущество вышеописанной схемы состоит в том, что даже при снижении теплового потребления, останется ВОЗМОЖНОСТЬ НЕПРЕРЫВНОЙ ВЫРАБОТКИ ЭЛЕКТРОЭНЕРГИИ.
