Турбины с промышленным отбором

Противодавленческие турбины с отбором пара типа ПР

В тех случаях, когда необходимо одновременно снабжать тепло­вых потребителей паром двух различных давлений, например для отопительных и промышленных целей, на мини-ТЭЦ могут быть установлены турбины ПР с отбором и противодавлением. Схема турбины с противодавлением и регулируемым отбором пара показана на рис.1.

Рис 1. Схема турбины с противодавлением и отбором пара:

Конденсационные турбины с отбором пара ПК

В случаях, когда необходимо одновременно снабжать тепло­вых потребителей паром какого-либо давления и вырабатывать электроэнергию с максимально возможной мощностью, на мини-ТЭЦ могут быть установлены конденсационные турбины с отбором пара типа ПК (рис.1).

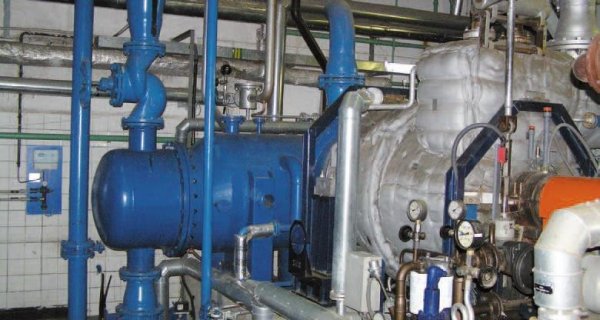

Рис.1

Конденсационные турбины с отбором пара являются оптимальными для следующих параметров:

Входящий пар

• давление: макс. 4,2 МПа абс.
• температура: макс. 500 °C
• проточное количество: макс. 20 т/час

Отборный пар

• давление: с 0,12 МПа абс. до 0,8 МПа абс.
• количество отборов (регулируемых/нерегулируемых): 0 – 3

Выходящий пар

• давление: с 7 кПа абс. до 25 кПа абс.

Мощность на валу

• с 700 кВт до 3 MBт

ООО «Промпривод» предлагает конденсацационные турбины модульной компоновки. Они состоят из высоконапорного модуля и конденсационного модуля низконапорной турбины, которые подключены к одному генератору электроэнергии или иному приводимому агрегату рис.2

Рис.2

В тандемной компоновке оба модуля расположены на противоположных сторонах электрического генератора и подключены к ротору генератора на его обоих концах (рис.2).

В параллельной компоновке оба модуля расположены в ряд с параллельными роторами и подключены к генератору на его одной стороне (рис.3).

Рис.3

Пар, выходящий из высоконапорного модуля, в обеих компоновках подается в конденсационный модуль через трубопровод.

Турбоагрегаты своей мощностной категории обладают более высокой эффективностью, чем классические многоступенчатые осевые турбины.  Выгоды определяются независимым выбором оптимальных оборотов модулей и применением оптимального турбинного уровня у высоконапорного модуля.

Достоинством модульной концепции в тандемной компоновке является возможность эксплуатации как в полном конденсационном режиме (без технологического отбора пара), так и в полном режиме с противодавлением (без конденсации пара в компенсаторе). Такой диапазон эксплуатационных состояний позволяет производить независимую регулировку высоконапорного модуля и конденсационного модуля с возможностью отключения и обратного подключения низконапорного конденсационного модуля турбоагрегата при помощи автоматической муфты без остановки всего агрегата. По этой причине турбоагрегаты часто установлены в проектах с очень переменным отбором пара. При крупных отборах конденсационный модуль можно автоматически полностью отключить, что приносит пользователю выгоду в снижении количества пара, вырабатываемого в котле на то количество, которое у не отключенного конденсационного модуля необходимо для его охлаждения на холостом ходу. Эта регулировка приносит экономию топлива и затрат.

Турбоагрегаты ПК можно использовать как для привода генераторов, так и для привода компрессоров и насосов. Особенно они пригодны для небольших блоков, работающих на биотопливе (щепа, солома, брикеты и т.д.).
