Конденсационные турбины

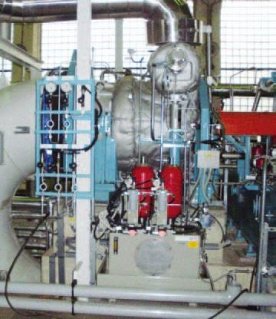

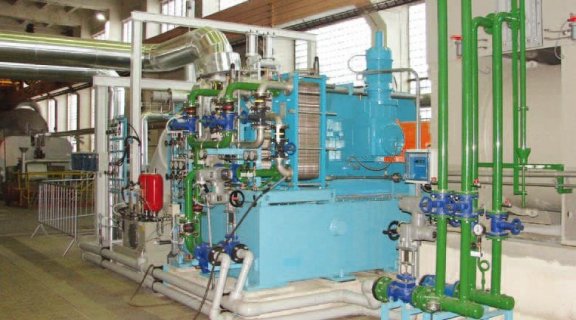

Аксиальные конденсационные турбины

Важнейшей особенностью аксиальных конденсационных турбин является их модульной компоновка. Они состоят из высоконапорного модуля и конденсационного модуля.

Аксиальнае конденсационные турбины можно использовать как для привода генераторов, так и в качестве привода компрессоров и насосов. Они удобны, особенно для энергоблоков малой мощности, работающих на биотопливе (щепа, солома, брикеты и т.д.).

Достоинством модульной концепции, например в тандемной компоновке, когда оба модуля расположены на противоположных сторонах электрического генератора и подключены к ротору генератора на его обоих концах, является возможность эксплуатации как в полном конденсационном режиме, так и в режиме со 100%-ным отбором (без конденсации пара в коденсаторе). Это позволяет производить независимую регулировку модуля с противодавлением и конденсационного модуля с возможностью отключения и обратного подключения низконапорного конденсационного модуля турбоагрегата при помощи автоматической муфты без остановки всего агрегата. Это обеспечивает надежную работу турбоагрегата с резко переменным отбором пара. При больших отборах конденсационный модуль можно автоматически полностью отключить, что позволяет значительно повысить экономичность, обеспечивая экономию топлива и эксплуатационных затрат.

Технические данные турбин

Мощность на валу	700 кВт - 3 МВт
Давление пара на входе, макс	4,2 МПа абс.
Температура пара на входе, макс	500 °C
Расход пара, макс	30 т/ч
Давление на выхлопе	0,12 – 0,8 МПа абс.
Давление в отборах	0,12 – 0,8 МПа абс.
