Турбогенераторные установки

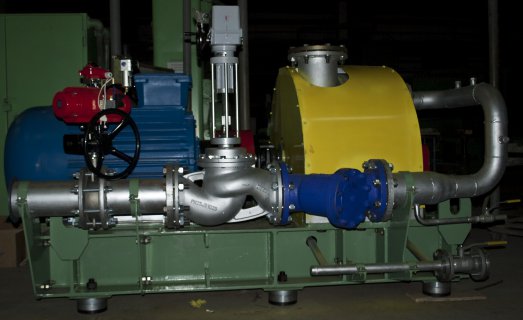

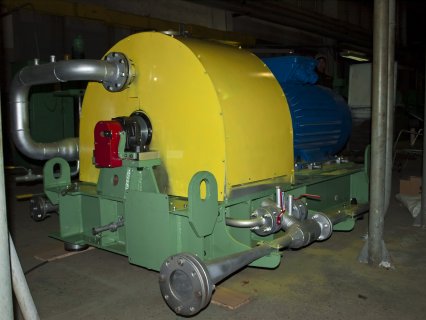

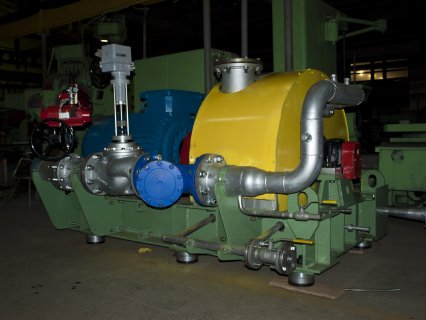

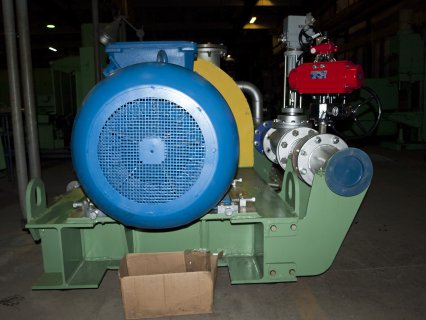

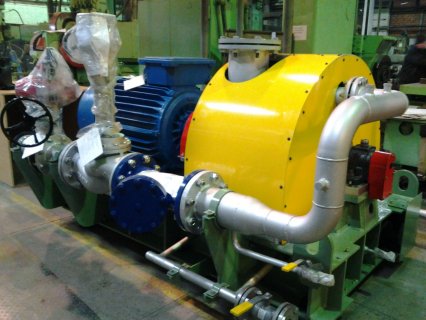

Турбогенераторные установки поставляются в собранном виде на общей раме.
В комплект поставки установки входит следующее оборудование: паровая турбина, генератор, шкаф генераторного выключателя (ШГВ), шкаф управления и защиты (ШУЗ), шкаф управления местный (ШУМ), рама, соединительная муфта, стопорный клапан, регулирующий клапан, контрольно-измерительные приборы и автоматика (КИПиА), система отсоса пара из уплотнений, трубопроводы и арматура в пределах обвязки турбоустановки, запасные части и принадлежности, техническая документация для проектной организации.

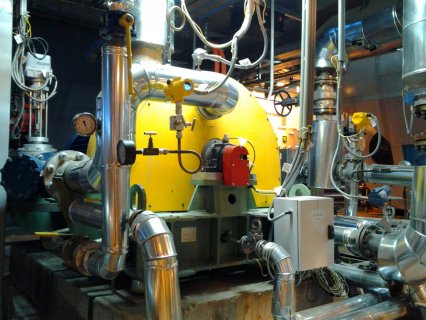

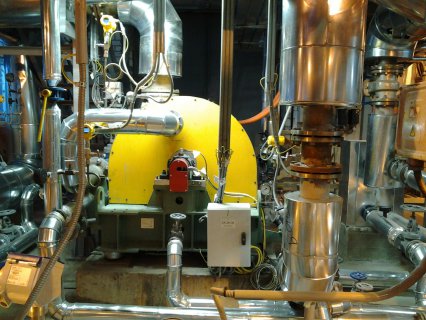

Турбогенераторные установки позволяют перейти на комбинированный режим работы в промышленных и отопительных котельных. Выработка электрической энергии происходит за счёт использования высокопотенциальной энергии пара, бесполезно дросселируемого на большинстве котельных. Такой вариант реконструкции котельных позволяет обеспечивать собственные нужды отопительных и производственных котельных в электрической энергии и нужды производства.
Турбогенераторная установка позволяет сократить расходы на приобретение сетевой электроэнергии, снизить себестоимость произведенной тепловой энергии и получить дополнительную прибыль, что значительно повышает эффективность котельных.
Время монтажа на площадке и пуск установки составляет 14-21 день. Срок поставки зависит от модели паровой турбины и составляет 6-9 месяцев.
Конструкция паровой турбины.
- Корпус паровой турбины
- Генератор
- Рама

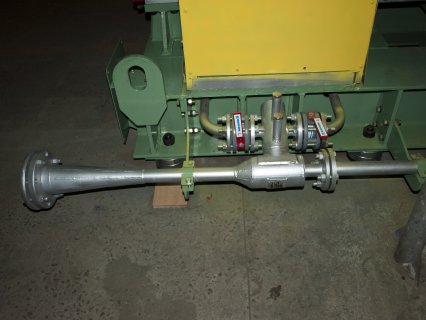

- Эжектор отсоса уплотнений
- Фильтр паровой
- Клапан регулирующий
- Клапан стопорный
- Муфта соединительная
- Корпус подшипника
- Концевое уплотнение
- Корпус рабочего колеса (поворотно-сопловая диафрагма)
- Ротор паровой турбины
- Поворотно-сопловая диаграмма
- Патрубок подвода пара
- Патрубок выхлопа пара
- Коллектор отсоса пара из передних каминных камер
Технические характеристики основного типоразмерного ряда турбогенераторных установок:
|
Наименование показателя |
Типоразмеры ТГУ |
||||
|
100 |
160 |
200 |
250 |
315 |
|
|
Мощность номинальная, кВт |
100 |
160 |
200 |
250 |
315 |
|
Частота вращения, об/мин |
3000 |
||||
|
Параметры пара перед турбиной (раб. диапазон) |
|||||
|
- давление абс., МПа |
0,6 - 1,4 |
1,1 - 1,4 |
1,0 - 1,4 |
0,9 - 1,4 |
0,6 - 1,4 |
|
- температура, °С |
167 - 250 |
184 - 250 |
180 - 250 |
180 - 250 |
167 - 250 |
|
- давления в отборе абс., МПа |
- |
0,55 - 0,65 |
- |
- |
- |
|
- давление за турбиной абс., МПа |
0,35 - 0,4 |
0,25 - 0,33 |
0,52 - 0,6 |
0,32-0,37 |
0,13 - 0,16 |
|
Расход пара (раб. диапазон), т/ч |
2 - 6 |
5 - 9 |
6 - 14 |
5 - 10 |
2 - 10 |
|
Тип генератора |
асинхронный или синхронный |
||||
|
Напряжение генератора, В |
400 |
||||
|
Срок службы, не менее, лет |
15 |
||||
|
Гарантийный срок, мес. |
12 |
||||
Турбогенератор имеет высокий относительный внутренний КПД, малые габариты и массу; при установке в котельной не требует капитального строительства.
АВТОМАТИЧЕСКАЯ СИСТЕМА УПРАВЛЕНИЯ.

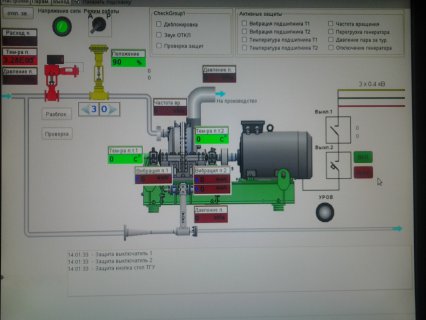

Автоматическая система управления (АСУ) турбогенераторной установки выполнена на современном уровне на основе микропроцессорных систем. В состав АСУ входят три шкафа: шкаф управления местный (ШУМ); шкаф управления и защит (ШУЗ); шкаф генераторного выключателя (ШГВ).
Опросный лист на поставку ТГУ
