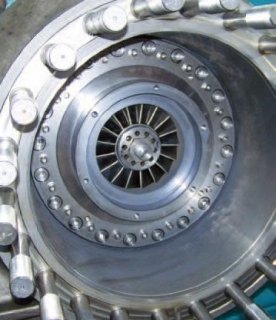

Паровая турбина выполнена на основе ступени давления с повторным подводом рабочего тела (рисунок 1).
Рисунок 1
Такое конструктивное исполнение позволяет реализовать на одном рабочем колесе принцип многоступенчатой турбины (от 3 до 7 ступеней). После любой из ступеней паровой турбины могут быть организованы промежуточные отборы пара одного или нескольких давлений для нужд промышленных потребителей.

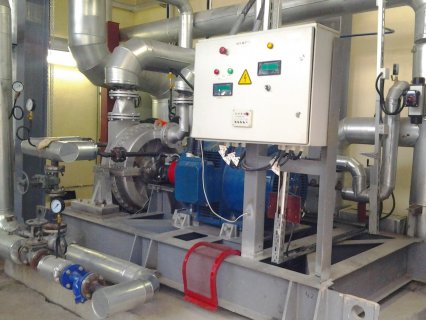

Сплошной контроль в ходе изготовления установок обеспечивает их высокое качество изготовления и высокие технические характеристики.
В силу применения в турбине подшипников качения вместо подшипников скольжения система смазки значительно упростилась. Вместо громоздкой традиционной системы смазки с баками, насосами и пр. оборудованием в предлагаемой установке применена консистентная смазка подшипников качения. Это позволило снизить пожарную опасность системы смазки до нуля. Периодическое обслуживание заключается в пополнении объема смазки в обоймах подшипников. Для смазки подшипников паровой турбины и генератора применяется высококачественная консистентная смазка, сохраняющая свои гарантированные свойства до температуры 150°С, что значительно превышает максимально-допустимую рабочую температуру металла подшипников (70 - 80°С).
Система удаления паровоздушной смеси от концевых уплотнений обеспечивает удаление и утилизацию протечек пара через концевые уплотнения вращающихся деталей. Удаление пара от концевых уплотнений производится паровым эжектором отсоса уплотнений.

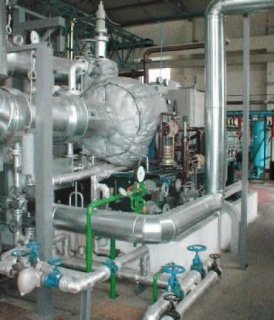

Трубопроводы пара, конденсата оборудованы фланцами для разъемного присоединения трубопроводов первичного пара и отработанного пара. Для отвода удаляемого пара от концевых уплотнений также предусмотрены фланцевые соединения.
Система дренажей с арматурой включает дренажную трубку с установленным запорным вентилем и фланцем для присоединения внешнего трубопровода. Эта конструкция обеспечивает отвод дренажа при прогреве паровой турбины и рабочего пара при ее охлаждении из нижней части корпуса турбины.

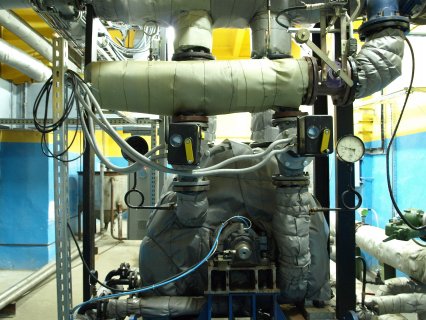

Для уменьшения потерь тепла в окружающую среду и обеспечения безопасности эксплуатации предусмотрен теплоизолирующий кожух турбины. Конструктивно он разъемный, состоящий из отдельных элементов.
Технические характеристики
Наименование показателя |
Типы установок - Р |
Рабочий диапазон |
|
Мощность, кВт |
100 – 350 |
Частота вращения валопровода ТГУ, об/мин |
3000 +30 |
Параметры пара перед турбиной: - давление абс., МПа - температура, 0С - давление за турбиной абс., МПа |
1,3 – 2,4 190 – 250 0,2 – 1,1 |
Расход пара, не более, т/ч |
6 – 25 |

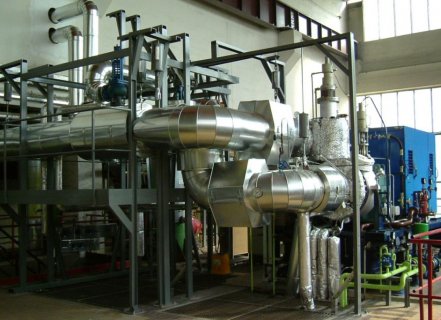

Аксиальные паровые турбины с противодавлением оснащены одним или двумя турбинными модулями с высокооборотистыми валами, на выступающем конце которых всегда установлено одно рабочее колесо турбины радиального или аксиального турбинного уровня. Тихоходный вал редуктора (с оборотами - обычно 3 000 об/мин или 1 500 об/мин) связан с ротором электрического генератора или иного приводимого агрегата.
Турбины серии I имеют один турбинный модуль, встроенный с высокооборотистым торцевым редуктором, который имеет один высокооборотистый вал с оборотами до 28 000 об/мин. Турбины серии II имеют два турбинных модуля, встроенных с высокооборотистым торцевым редуктором, который имеет два параллельных высокооборотистых вала с оборотами до 28 000 об/мин.
Основным преимуществом таких турбоагрегатов является более высокая эффективность по сравнению со стандартными одноколесными турбинами благодаря использованию высоких оборотов и широкому регистру турбинных уровней различных типов, которые как правило сконструированы на заказ, в целях достижения максимальной эффективности турбины.
В зависимости от диапазона регулируемых параметров пара аксиальные паровые турбины с противодавлением могут быть укомплектованы поворотными распределительными лопатками статора. Эта поворотная регулировка значительно повышает общую эффективность парового турбоагрегата в режимах работы турбины с отклонением от оптимальных.
Аксиальные паровые турбины с противодавлением типа позволяют использование регулируемого или нерегулируемого отбора пара из передающего трубопровода, соединяющего на стороне пара высоконапорный и низконапорный модуль. Давление в отборе может в широком диапазоне протока регулироваться при помощи поворотных распределительных лопаток низконапорного модуля.
Аксиальные турбины типа являются оптимальными для следующих параметров
Входящий пар
Выходящий пар
Мощность на валу
