ОАО «Молочный мир»

Поставка блочно-модульных тепловых пунктов на ОАО «Молочный мир», г. Гродно.

Блочно-модульный тепловой пункт горячего водоснабжения

Установленная тепловая мощность - 1,2 Гкал/ч.

Состав блочно-модульного теплового пункта горячего водоснабжения:

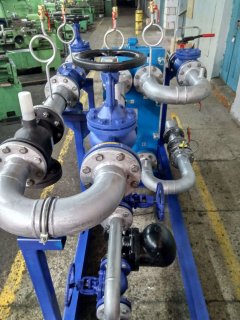

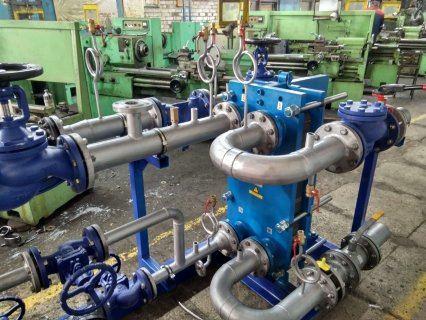

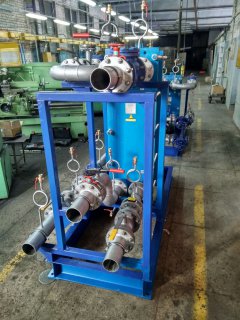

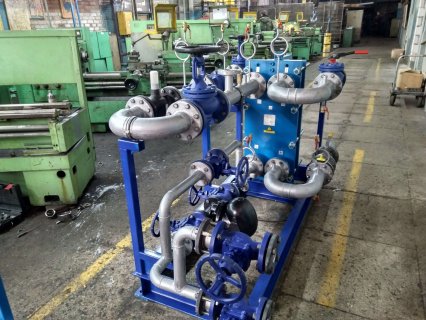

• основной модуль – водоводяной пластинчатый теплообменник (Q=0,6 Гкал/ч) в обвязке с запорно-регулирующей арматурой, установленный на раме;

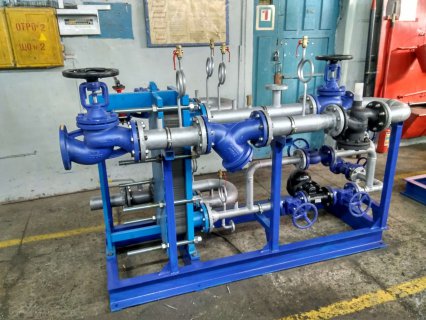

• резервный модуль – подогреватель струйный, смешивающего типа (Q=0,6 Гкал/ч) в обвязке с запорно-регулирующей арматурой;
• модуль регулирования – система управления и защит тепловым блоком основным и резервным модулем;

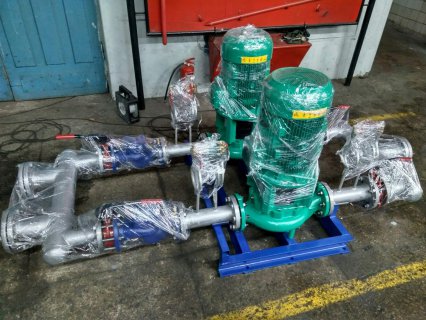

• насосная станция – 2 насоса на раме (1-насос рабочий 2-резервный) с частотно- регулируемым управлением.

Параметры сред основного и резервного модулей.

Основной модуль:

• Греющая среда - сетевая вода от когенерационных модулей с параметрами 90/70 ^оС;
  • температура сетевой воды от КГУ – 90 ⁰С;
  • давление сетевой воды от КГУ (циркуляционные насосы находятся в котельной) – 0,4 МПа;
  • давление обратной сетевой воды на КГУ – 0,25 МПа;
  • максимальный расход греющей воды, которая может быть подана на теплообменник от КГУ – 80 м³/час.
• Нагреваемая среда – вода.

Параметры на входе в теплообменник:

• температура – 5^оС;
• давление – 0,4МПа.
• номинальный расход – 12 м³/ч.

Параметры горячей воды на выходе из блочно-модульного теплового пункта горячего водоснабжения (из бака аккумулятора горячей воды):

• температура – 55^оС;
• давление – 0,4МПа.

Запас поверхности – не менее 10 %.

Резервный модуль:

• греющая среда – водяной пар;
  • температура пара – 160 ⁰С;
  • давление пара – 0,6 МПа;

Нагреваемая среда – вода.

Параметры на входе:

• температура – 5^оС;
• давление – 0,4МПа;
• номинальный расход – 12 м³/ч.

Блочно-модульный тепловой пункт системы отопления

Установленная тепловая мощность - 4,06 Гкал/ч.

Состав блочно-модульного теплового пункта системы отопления:

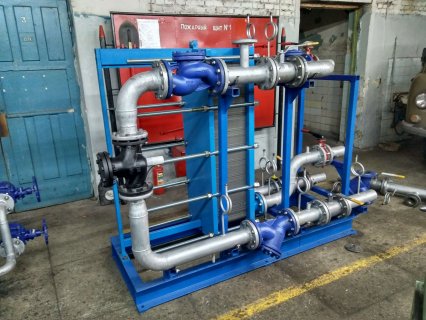

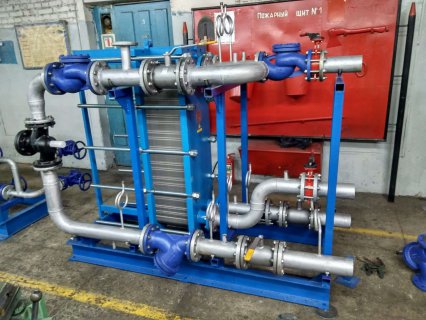

• основной модуль – водоводяной пластинчатый теплообменник (Q=1,26 Гкал/ч) в обвязке с запорно-регулирующей арматурой, установленный на раме (монтируется в центральном тепловом пункте);

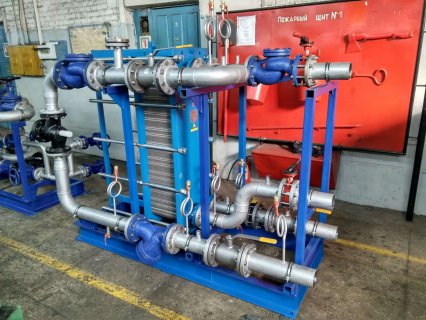

• резервный модуль – пароводяной пластинчатый теплообменник (Q=2,8 Гкал/ч) в обвязке с запорно-регулирующей арматурой, установленный на раме (монтируется в центральном тепловом пункте);
• модуль регулирования – система управления и защит тепловым блоком основным и резервным модулем (монтируется в операторской).
• насосная станция -  2 насоса на раме (1-насос рабочий 2-резервный) (монтируется в центральном тепловом пункте).

Параметры сред основного и резервного модулей.

Основной модуль:

Греющая среда - сетевая вода от когенерационных модулей с параметрами 90/70 ^оС;

• температура сетевой воды от КГУ – 90 ⁰С;
• давление сетевой воды от КГУ (циркуляционные насосы находятся в котельной) – 0,4 МПа;
• давление обратной сетевой воды на КГУ – 0,25 МПа;
• максимальный расход греющей воды, которая может быть подана на теплообменник от КГУ – 80 м³/час.

Нагреваемая среда – сетевая вода системы отопления.

Параметры на входе в теплообменник:

• температура – 70^оС;
• давление – 0,3МПа.
• максимальный расход – 140м³/ч.

Параметры прямой сетевой воды на выходе из блочно-модульного теплового пункта системы отопления:

• температура – 90^оС;
• давление – 0,4МПа.

Резервный модуль (а также для прохождения пиковых нагрузок):

• греющая среда – водяной пар;
  • температура пара – 160 ⁰С;
  • давление пара – 0,6 МПа;
• Нагреваемая среда – сетевая вода системы отопления.

Параметры на входе в теплообменник:

• температура – 70^оС;
• давление – 0,3МПа.
• максимальный расход – 140м³/ч.

Параметры прямой сетевой воды на выходе из блочно-модульного теплового пункта системы отопления:

• температура – 90^оС;
• давление – 0,4МПа.
